72 Серия

Реле контроля уровня 16 А

    Реле контроля уровня проводящих жидкостей

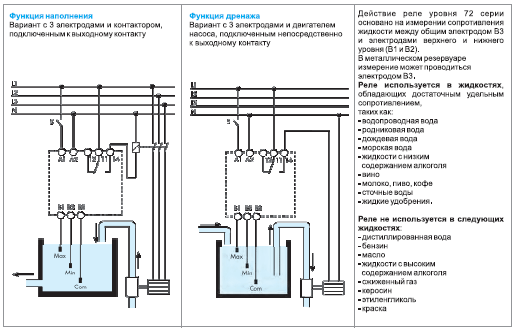

    • Функции наполнения дренажа
    • Светодиодная индикация
    • Двойная изоляция между: Цепями питания и контактами Цепями питания и электродами Электродами и контактами
    • Контроль заданного значения уровня или области значений в пределах от минимального до максимального
    • Установка на 35 мм рейку



    Характеристика контактов
    Контактная группа (конфигурация) 1 перекидной 1 перекидной
    Номинальный ток/Макс. пиковый ток A 16/30 16/30
    Ном. напряжение/Макс. напряжение В 250/440 250/440
    Номинальная нагрузка AC1 ВА 4000 4000
    Номинальная нагрузка для AC 15 (230 В пер. тока) ВА 750 750
    Допустимая мощность однофазного двигателя (230 В пер. тока) 0.55 0.55
    Отключающая способность DC1: 30/110/220 В 16/0.3/0.12 16/0.3/0.12
    Минимальная нагрузка на переключение мВт (В/мА) 500 (10/5) 500 (10/5)
    Стандартный материал контакта AgCdO AgCdO
    Характеристика
    Номинальное напряжение (UN)(В) пер. тока (50/60 Гц)

    24

    110...125-230...240

    24

    110...125-230...240
    В пост. тока 6 12 24 110 125 6 12 24 110 125
    Номинальная мощность при пер./пост. токе ВА (50 Гц)/Вт 2.5/1.5 2.5/1.5
    Рабочий диапазон пер. ток (0.8…1.1)UN (0.8…1.1)UN
    пост. ток (0.8…1.1)UN (0.8…1.1)UN
    Напряжение удержания при пер./пост. токе 0.8 UN/0.5 UN 0.8 UN/0.5 UN
    Напряжение отключения при пер./пост. токе 0.2 UN/0.1 UN 0.2 UN/0.1 UN
    Технические параметры
    Механическая долговечность при пер./пост. токе в циклах 10 · 103 10 · 103
    Электрическая долговечность при ном. нагрузке AC1 в циклах 100 · 103 100 · 103
    Время вкл./выкл мс 8/15 8/15
    Изоляция между обмоткой и контактами (1.2/50 мкс) кВ 6 (8 мм) 6 (8 мм)
    Электрическая прочность между открытыми контактами В AC 1,500 1,500
    Диапазон температур °C –40…+70 –40…+70
    Категория защиты RT II RT II

    Сертификация (всоответствии с типом)

    		 ГОСТ

    ГОСТ
