99 Серия

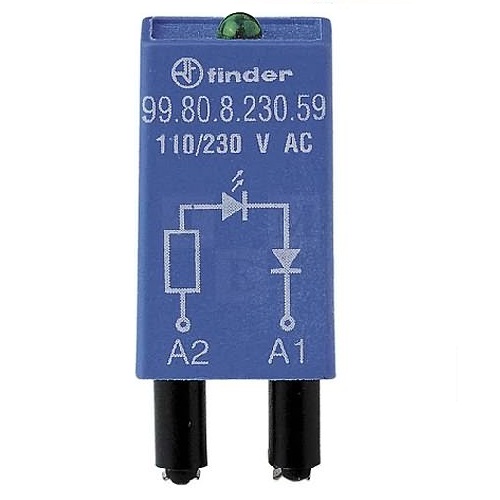

Модули подавления электромагнитного умпульса



    Розетки Реле Розетки Реле Розетки Реле
    90.20 60.12 90.02 60.12 94.54.1 55.32, 55.34
    90.21 60.13 90.03 60.13 94.82.3 55.32
    90.72 55.32 92.03 62.32, 62.33 94.84.3 55.32, 55.34
    90.73 55.33 94.02 55.32 94.92.3 55.32
    90.74 55.34 94.03 55.33 94.94.3 55.32, 55.34
    90.82 55.32 94.04 55.32, 55.34 95.55.3

    40.51/52/61

    44.52, 44.62
    96.72 56.32 95.03 40.31 95.83.3 40.31
    96.74 56.34 95.05

    40.51/52/61

    44.52, 44.62

    		 95.85.3

    40.51/52/61

    44.52/62
        95.55

    40.51/52/61

    44.52, 44.62

    		 95.93.3 40.31
        97.01 46.61 95.95.3

    40.51/52/61

    44.52, 44.62
        97.02   46.52
        97.51 46.61
        97.52 46.52





    ФУНКЦИИ / РАБОЧИЙ ДИАПАЗОН

    		 Обознач Обознач Обознач
    зеленый светодиод + диод
    (прямой полярности)
    6 24 В пер./пост. тока
    28 60 В пер./пост. тока
    110 240 В пер./пост.    		 99.01.9.024.99
    99.01.9.060.99
    99.01.9.220.99    		 99.02.9.024.99
    99.02.9.060.99
    99.02.9.220.99    		 99.80.9.024.99
    99.80.9.060.99
    99.80.9.220.99
    зеленый светодиод + диод
    (обратной полярности)
    6 24 В пер./пост. тока
    28 60 В пер./пост. тока
    110 240 В пер./пост.     		 99.01.9.024.79
    99.01.9.060.79
    99.01.9.220.79    		 99.02.9.024.79
    99.02.9.060.79
    99.02.9.220.79
    зеленый светодиод + Варистор
    6 24 В пер./пост. тока
    28 60 В пер./пост. тока
    110 240 В пер./пост.    		 99.01.0.024.98
    99.01.0.060.98
    99.01.0.230.98    		 99.02.0.024.98
    99.02.0.060.98
    99.02.0.230.98    		 99.80.0.024.98
    99.80.0.060.98
    99.80.0.230.98
    Зеленый светодиод
    6 24 В пер./пост. тока
    28 60 В пер./пост. тока
    110 240 В пер./пост.    		 99.01.0.024.59
    99.01.0.060.59
    99.01.0.230.59    		 99.02.0.024.59
    99.02.0.060.59
    99.02.0.230.59    		 99.80.0.024.59
    99.80.0.060.59
    99.80.0.230.59
    Защитный диод (прямой полярности)
    6 24 В пер./пост. тока 99.01.3.000.00 99.02.3.000.00 99.80.3.000.00
    Защитный диод (обратной полярности)
    6 24 В пер./пост. тока 99.01.2.000.00 99.02.2.000.00 99.80.2.000.00
    Модуль RC цепи
    6 24 В пер./пост. тока
    28 60 В пер./пост. тока
    110 240 В пер./пост.    		 99.01.0.024.09
    99.01.0.060.09
    99.01.0.230.09    		 99.02.0.024.09
    99.02.0.060.09
    99.02.0.230.09    		 99.80.0.024.09
    99.80.0.060.09
    99.80.0.230.09
    Без остаточной намагниченности
    110 240 В пер. тока 99.01.8.230.07 99.02.8.230.07 99.80.8.230.07







    Прямая зависимость напряжения при
    переключении омического контакта (рис. 1).





























    Прямая зависимость напряжения при подаче
    питания на обмотку реле (рис. 2).

    		 Переключение катушек реле.
    При замыкании омического контакта ВАХ протекает линейно (см. рис. 1).
    В этом случае ВАХ, рассеиваемая на одном из омических контактов, представлена в следующем виде (см. рис. 2). Краткое объяснение данных механизмов.
    Первое магнитное поле должно возникнуть при подаче питания на катушку реле. За счет электродвижущей силы ток протекает с задержкой.
    При прекращении подачи питания на катушку ток течет прерывисто и магнитное поле исчезает, вызывая при этом напряжение, противодействующее напряжению источника питания. Отрицательное отсечное стробовое напряжение может достигать
    значений, в 15 раз превышающих напряжение источника питания. Подобные скачки способны мешать работе или разрушать электронные устройства.

    Для предотвращения этих эффектов катушки реле комплектуются диодными, варисторными или RC цепями, в зависимости от рабочего напряжения. (См. ниже функциональное описание модулей).

    Выше представлено описание, основанное на свойствах катушек постоянного тока, но так же может подходить и к катушкам переменного тока. При замыкании контакта на катушке переменного тока значение тока может быть в 1.3 или 1.7 раз больше значения номинального тока, в зависимости от номинала катушки. Если питание на катушки подается через трансформатор (в частности, если питание подается одновременно на несколько катушек), то
    это нужно учесть при вычислении ВА мощности трансформатора.



    Электрические схемы Функции



    		 Светодиодный индикатор загорается при подаче питания на катушку.
    Зеленый светодиод + диодный модуль (нормальной полярности)
    Диодные модули восстановления + светодиодный индикатор используются только для цепей постоянного тока.
    Отрицательные пики отсечного напряжения на катушке отступают на диод ("+" на выводе А1).
    Время спада увеличивается примерно в 3 раза.
    Если увеличение времени спада нежелательно, используйте варистор или RC модуль.



    		 Светодиодный индикатор загорается при подаче питания на катушку.
    Зеленый светодиод + диодный модуль (обратной полярности)
    Диодные модули восстановления + светодиодный индикатор используются только для целей постоянного тока.
    Отрицательные пики отсечного напряжения на катушке отступают на диод ("+" на выводе А2).
    Время спада увеличивается примерно в 3 раза.
    Если увеличение времени спада нежелательно, используйте варистор или RC модуль.
    Зеленый светодиод + варистор
    Светодиодные модули + варистор используются для целей переменного и постоянного тока.
    Отрицательные пики отсечного напряжения на катушке реле ограничиваются примерно в 2.5 раза о значения номинального напряжения модуля.
    При использовании катушек постоянного тока, "+" подаются на вывод А1.
    Время спада увеличивается незначительно.
    При использовании катушек постоянного тока, "+" подаются на вывод А1.
    Диодный модуль (прямой полярности)
    Диодные модули восстановления используются только для целей постоянного тока.
    Зеленый светодиод Светодиодные модули применяются для целей переменного и постоянного
    тока.
    Светодиодный индикатор загорается при подаче питания на катушку.



    		 Диодный модуль (прямой полярности)
    Диодные модули восстановления используются только для целей постоянного тока.
    Зеленый светодиод Светодиодные модули применяются для целей переменного и постоянного тока. Светодиодный индикатор загорается при подаче питания на катушку.
    Если увеличение времени спада нежелательно, используйте варистор или RC модуль.
    Отрицательные пики отсечного напряжения на катушке отступают на диод ("+" на выводе А1).
    Время спада увеличивается примерно в 3 раза.



    		 Диодный модуль (обратной полярности)
    Диодные модули восстановления используются только для целей постоянного тока.
    Отрицательные пики отсечного напряжения на катушке отступают на диод ("+" на выводе А2).
    Время спада увеличивается примерно в 3 раза.
    Если увеличение времени спада нежелательно, используйте варистор или RC модуль.
    Модуль RC-цепи
    Модули RC цепей применяются для целей переменного и постоянного тока.
    Отрицательные пики отсечного напряжения на катушке ограничиваются RC модулем примерно в 2.5 раза о значения номинального напряжения модуля.
    Время спада увеличивается незначительно.
    Без остаточной намагниченности
    Шунтирующие модули рекомендуется применять, если катушка реле не дает сбоев при 110 - 230В переменного тока. Сбои могут быть вызваны остаточным током от переключателей или индуктивными связями, образовавшимися за счет кабелей сетей управления по переменному току.
