Промежуточные реле

40 Серия

Миниатюрные PCB реле 8-10-16 A

    Серия реле с 1 и 2 группами контактов

    40.31 1 группа контактов 10 A
    (выводы с шагом 3,5 мм)
    40.51 1 группа контактов 10 A
    (выводы с шагом 5 мм)
    40.52 22 группа контактов 8 A
    (выводы с шагом 5 мм)
    Для печатного монтажа
    напрямую или через розетку PCB печатная плата 35 мм для использования с винтовыми или невинтовыми розетками



    • Обмотка пост. тока (стандартная или высокой чувствительности) и обмотка пер. тока
    • Материал контактов бескадмиевый
    • 8 мм, изоляция 6 кВт (1.2/50 мкс), обмотка контакты
    • По классификации UL (определенные комбинации реле/розеток)
    • Уровень защиты: стандарт RT II, (возможно RT III)
    • Для использования с розетками 95 серии, модулями подавления электромагнитного импульса и таймерами

    40.61 1 группа контактов 16 A (выводы с шагом 5 мм)
    40.xx.6 Бистабильные версии реле типов 40.31, 40.51, 40.52, 40.61

    Для печатного монтажа
    напрямую или через монтажное гнездо PCB установка на 35 мм рейку для использования с винтовыми или невинтовыми розетками

    • Обмотки пост. и пер. тока
    • Доступна бескадмиевая версия
    • 8 мм, изоляция 6 кВт (1.2/50 мкс), обмотка контакты
    • По классификации UL (определенные комбинации реле типа 40,61/розеток)
    • Уровень защиты: Стандарт RT II, (возможно RT III) для использования с розетками 95 серии, с модулями подавления электромагнитного импульса и таймерами

    Для печатного монтажа напрямую или для использования с PCB розеткой (версия 40.41)

    • Обмотки пост. тока
    • Доступна бескадмиевая версия
    • 8 мм, изоляция 6 кВт (1.2/50 мкс), обмотка контакты
    • Тип 40.41 доступна версия с нормально открытыми контактами





    Размеры (мм) 29x12.4x25 29x12.4x25
    Контактная группа (конфигурация) 1 перекидной контакт 1 перекидной контакт
    Номинальный ток/Максимальный пиковый ток (А) 10 10
    Номинальное напряжение на переключение (В) 250 250
    Максимальное напряжение на переключение (В) 400 400
    Номинальная нагрузка для AC1 (акт.нагр.) (ВА) 2500 2500
    Стандартный материал контакта AgCdO AgNi
    Номинальное напряжение переменного тока (В) (50/60 Гц) 6-240 6-240
    Номинальное напряжение постоянного тока (В) 6-60 5-110
    Номинальная мощность пост./перем. ток ВА(50Гц) 1.2 1.2
    Номинальная мощность постоянный ток высокой чувствительности 0.5 0.65;0.5
    Изоляция в соответствии с EN 61810-5 4kV/3 4kV/3
    Изоляция между обмоткой и контактами (1.2/50мкс) (кВт) 6(8 mm) 6(8 mm)
    Диэлектрическая прочность между открытыми контактами (В) при 1000 1000
    Механическая долговечность в циклах -/30·106 10·106/20·106
    Электрическая долговечность при ном. нагрузке АС1 в циклах 200·103 200·103
    Диапазон температур (°C) -40/+70 -40/+85
    Сертификация: (в соответствии с типом) ГОСТ ГОСТ
    Вес еденицы (г) 18 18
    Количество в одной упаковке 50 50
    Розетки 95 серия 95 серия
    Аксесуары 99 серия - Тип 86.10/20 99 серия - Тип 86.10/20



    Размеры (мм) 29x12.4x25 29x12.4x25
    Контактная группа (конфигурация) 1 перекидной контакт 2 перекидных контакта
    Номинальный ток/Максимальный пиковый ток (А) 16 8
    Номинальное напряжение на переключение (В) 250 250
    Максимальное напряжение на переключение (В) 400 250
    Номинальная нагрузка для AC1 (акт.нагр.) (ВА) 4000 2000
    Стандартный материал контакта AgCdO AgNi
    Номинальное напряжение переменного тока (В) (50/60 Гц) 6-240 6-240
    Номинальное напряжение постоянного тока (В) 5-110 5-110
    Номинальная мощность пост./перем. ток ВА(50Гц) 1.2 1.2
    Номинальная мощность постоянный ток высокой чувствительности 0.65;0.5 0.65;0.5
    Изоляция в соответствии с EN 61810-5 4kV/3 4kV/2
    Изоляция между обмоткой и контактами (1.2/50мкс) (кВт) 6(8 mm) 6(8 mm)
    Диэлектрическая прочность между открытыми контактами (В) при 1000 1000
    Механическая долговечность в циклах 10·106/20·106 10·106/20·106
    Электрическая долговечность при ном. нагрузке АС1 в циклах 100·103 200·103
    Диапазон температур (°C) -40/+85 -40/+85
    Сертификация: (в соответствии с типом) ГОСТ ГОСТ
    Вес еденицы (г) 18 18
    Количество в одной упаковке 50 50
    Розетки 95 серия 95 серия
    Аксесуары 99 серия - Тип 86.10/20 99 серия - Тип 86.10/20



    Схема соединения для бистабильной чувствительной обмотки реле 40 Серии

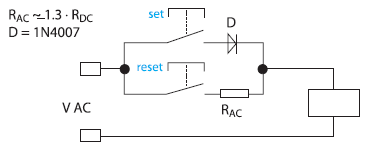

    Работа при переем. токе

    При нажатии на кнопку ПУСК, реле намагничивается через диод и контакты реле переходят в положение пуска и остаются в этом же положении.
    При моментальном замыкании переключателя СБРОС, реле размагничивается через ограничительный резистор по переменному току (RAC) и контакты возвращаются в положение сброса.

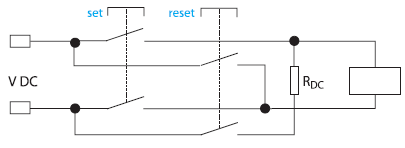

    Работа при пост. токе

    При нажатии на кнопку ПУСК, реле намагничивается и контакты реле переходят в положение пуска и остаются в этом же положении.
    При моментальном замыкании переключателя СБРОС, реле размагничивается через ограничительный резистор по переменному току (RDC) и контакты возвращаются в положение сброса.

    Примечание: Минимальная длительность импульса на ПУСК или СБРОС составляет 20 мс. Максимальное время неограниченно.
    При работе, обязательно убедитесь, что контакты ПУСК и СБРОС не сработали одновременно.
