19 Cерия
Модульные реле с авт. вкл./выкл. 10 A
- 3 позиционный селектор функций:
- Работа от переменного и постоянного тока
- Светодиод
- Изоляция между клеммами питания и контактами
- Установка на 359мм рейку
Блокирующее реле с автоматическим включением/выключением
- Auto (работает как одностабильное реле)
- Off (реле постоянно выключено)
- On (реле постоянно включено)

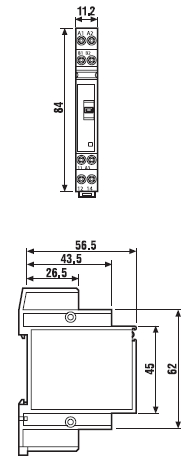

| Размеры (мм) | 84x11.2x56.5 |
| Контактная группа (конфигурация) | 1 перекидной контакт |
| Номинальный ток/Максимальный пиковый ток (А) | 10 |
| Номинальное напряжение на переключение (В) | 250 |
| Максимальное напряжение на переключение (В) | 400 |
| Номинальная нагрузка для AC1 (акт.нагр.) (ВА) | 2500 |
| Стандартный материал контакта | AgCdO |
| Номинальное напряжение переменного тока (В) (50/60 Гц) | 24 |
| Номинальное напряжение постоянного тока (В) | 24 |
| Номинальная мощность пост./перем. ток ВА(50Гц) | 0.6 |
| Номинальная мощность постоянный ток высокой чувствительности | 0.4 |
| Изоляция между обмоткой и контактами (1.2/50мкс) (кВт) | 6 |
| Диэлектрическая прочность между открытыми контактами (В) при | 1000 |
| Механическая долговечность в циклах | 10·106 |
| Электрическая долговечность при ном. нагрузке АС1 в циклах | 100·103 |
| Диапазон температур (°C) | -10/+50 |
| Сертификация: (в соответствии с типом) | CE |
| Вес еденицы (г) | 83 |
| Количество в одной упаковке | 1 |

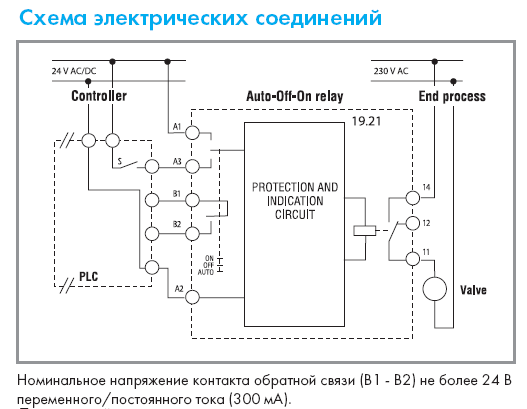

Принцип действия
Многие процессы и системы зависят управляются автоматически с помощью ПЛК или специального электрического контроллера.
Однако при выходе контроллера из строя может возникнуть серьезная
необходимость в блокировании некоторых команд контроллера и переключить систему на ручное управление. В этом случае между выходным контактом контроллера и процессом устанавливается реле с автоматическим включением и выключением.
При выходе контроллера из строя конечный процесс можно включать и выключать вручную по необходимости, используя селекторный переключатель на панели 19.21.
При нормальной работе контроллера селекторный переключатель находится в положении Auto, при этом процесс управляется автоматически посредством выходных контактов нормально функционирующего контроллера.
Может также возникнуть необходимость знать, находится ли процесс в
автоматическом или ручном режиме управления. В этом случае контакт
обратной связи в 19.21 используется для получения таких данных.
Положение селектора
| Селекторный переключатель |
Управляющий переключатель (S) |
Выходное реле |
СВЕТО ДИОД |
Контакт обратной связи (B1 - B2) |
| AUTO | Закрыт | Вкл | Вкл | Закрыт |
| Открыт | Выкл | Выкл | Закрыт | |
| Вкл | --- | Вкл | Вкл | Открыт |
| Выкл | --- | Выкл | Выкл | Открыт |
