Температурные контроллеры

DTC

Терморегуляторы модульного типа

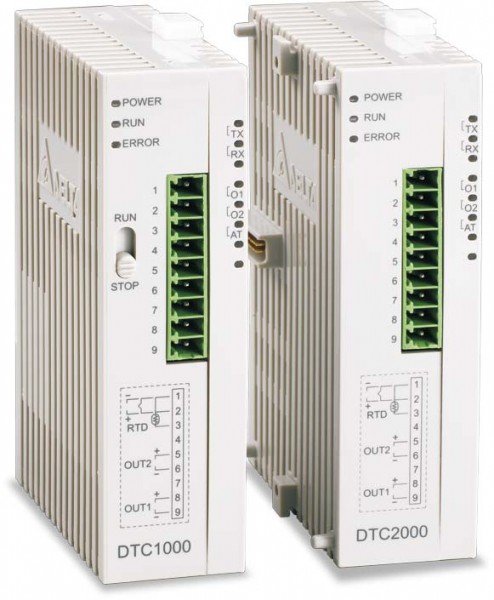

    DTC - это оптимальное решение для многоканальных измерений, управления и мониторинга. Компактная конструкция с установкой на стандартную DIN-рейку, до 7 модулей расширения, подключамых к базовому модулю без проводов. Обладает такими же функциональными возможностями, как DTB, плюс возможность работать как нормирующий преобразователь с пропорциональным аналоговым выходом.





    Напряжение питания

    24 В постоянного тока

    Диапазон питания

    ( 90÷110 ) %

    Потребляемая мощность

    Максимально 3Вт на каждый модуль

    Входной сигнал

    Термопары: K , J , T , E , N , R , S , B , L , U , ТХК

    Термосопротивления: тип Pt100, JPt100, Cu50 (опция)

    Аналоговый: 0-5В, 0-10В, 0-20мА, 4-20мА, 0-50мВ

    Время выборки

    Аналоговый вход: 0.15 сек; термодатчик: 0.4 сек.

    Метод управления

    ПИД-регулятор

    Управляющие выходы

    R : релейный выход, однополюсный нормально-открытый

    - 250 В переменного тока, 3 А (резистивная нагрузка)

    V : импульсный выход по напряжению (SSR)

    – 12В +10% ~ -20% (Макс. ток нагрузки 40 мА)

    Функции выходов

    Управляющий выход,

    сигнальный выход,

    ретрансляционный выход (только для аналогового выхода 1-й группы)

    Функции аварийной сигнализации

    12 режимов аварийной сигнализации

    Коммуникация по RS-485

    MODBUS ASCII/RTU, 2400~38400 бит\ с

    Вибропрочность

    10-55 Гц, 10м/с 2 в течение 10 минут по каждой из трех осей

    Ударопрочность

    Макс. 300 м/с 2 , 3 раза по каждой из трех осей, 6 направлений.

    Рабочая температура окр. среды

    0° - +50° С

    Температура хранения

    -20° - +65° С

    Максимальная высота установки

    2000 м. над уровнем моря.

    Степень загрязнения окр. среды

    2

    Влажность окружающей среды

    35% - 85% относительной влажности (без образования конденсата)

    Выходные сигналы

    Релейный 250 VAC/5A

    Импульсное напряжение DC14V, 40mA

    Токовый 4÷20 mA

    Линейное напряжение 0÷10 В
