56 Серия
Миниатюрные силовые реле 12 A
- Опция с фланцевым разъемом (Клемма Faston 187, 4.8x0.5 мм)
- обмотки переменного и постоянного тока
- Блокируемая кнопка проверки и механический указатель срабатывания стандарт для типов с 2 перекидными контактами
- Контакты из бескадмиевого материала (предпочтительная версия)
- Варианты материала контактов
- Для использования с розетками 96 серии, модулями подавления электромагнитного импульса и таймерами
- 2 и 4 группы контактов
- обмотки переменного и постоянного тока
- Контакты из бескадмиевого материала (предпочтительная версия)
- Варианты материала контактов
 |

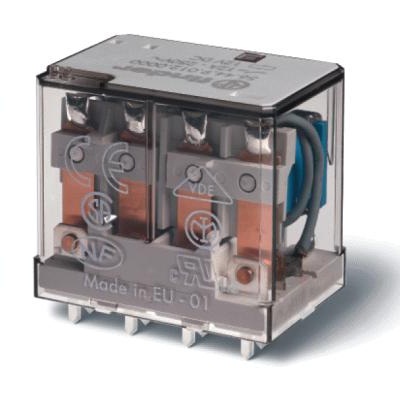

56.32 - 56.34 Съемное Силовое реле 12 A, 2 и 4 группы контактов |
 |
56.42 - 56.44 Силовое реле для установки на печатную плату, 12 A |
| Размеры (мм) | 20.7x27.7x37.7 | 41x27.8x37.7 |
| Контактная группа (конфигурация) | 2 перекидных контакта | 4 перекидных контакта |
| Номинальный ток/Максимальный пиковый ток (А) | 12 | 12 |
| Номинальное напряжение на переключение (В) | 250 | 250 |
| Максимальное напряжение на переключение (В) | 400 | 400 |
| Номинальная нагрузка для AC1 (акт.нагр.) (ВА) | 3000 | 3000 |
| Стандартный материал контакта | AgNi | AgNi |
| Номинальное напряжение переменного тока (В) (50/60 Гц) | 6-400 | 6-400 |
| Номинальное напряжение постоянного тока (В) | 6-220 | 6-220 |
| Номинальная мощность пост./перем. ток ВА(50Гц) | 1.5 | 2 |
| Номинальная мощность постоянный ток высокой чувствительности | 1 | 1.3 |
| Изоляция в соответствии с EN 61810-5 | 4kV/3 | 4kV/3 |
| Изоляция между обмоткой и контактами (1.2/50мкс) (кВт) | 4 | 4 |
| Диэлектрическая прочность между открытыми контактами (В) при | 1000 | 1000 |
| Механическая долговечность в циклах | 20·106/50·106 | 20·106/50·106 |
| Электрическая долговечность при ном. нагрузке АС1 в циклах | 200·103 | 150·103 |
| Диапазон температур (°C) | -40 - +70 | -40 - +70 |
| Сертификация: (в соответствии с типом) | ГОСТ | ГОСТ |
| Вес еденицы (г) | 38 | 38 |
| Количество в одной упаковке | 10 | 10 |
| Розетки | 96 серия | 96 серия |
| Аксесуары | 99 серия | 99 серия |
Блокируемая кнопка проверки и механический указатель срабатывания (0040)
Кнопку проверки двойного назначения Finder можно использовать двумя способами:
Способ 1 Пластиковый ключ (расположенный непосредственно над кнопкой проверки) остается на месте.
В этом случае при нажатии кнопки проверки контакты срабатывают. При отпускании кнопки проверки контакты возвращаются в исходное положение.
Способ 2 Пластиковый ключ отламывается (с помощью соответствующего инструмента). В этом случае (вдополнение к указанному выше) при нажатии и повороте кнопки проверки контакты замыкаются в рабочем положении и остаются в таком состоянии до поворота кнопки проверки обратно в исходное положение.
В обоих случаях кнопку следует нажимать (поворачивать) быстро и четко.
Описание: опции и варианты
| C: Опция 3, 5, 54 светодиод (перем.ток) |
 |
| C: Опция 6, 7, 74Двойной Светодиод (неполяри-зованный пост. тока) |
 |
|
C: Опция 8, 9, 94 Светодиод + диод (пост.ток, полярность положительная для контакта 7) |
 |
|
D: Опция 6 Фланец, сзади (только 56.34) |
 |
|
D: Опция 8 Установка на 35 мм рейку сзади (только 56.34) |
 |
