46 Серия

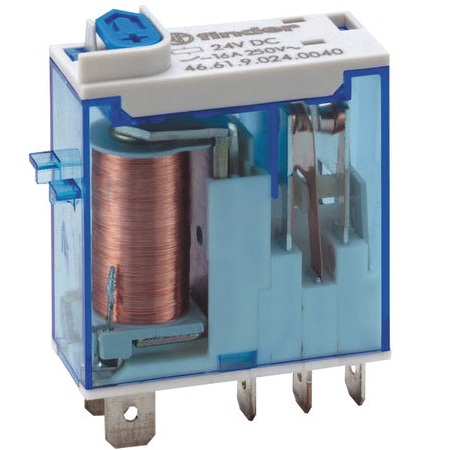

Миниатюрные промышленные реле 8 - 16 A

    Серия реле с 1 и 2 группами контактов 46.52 2 группы контактов 8 A 46.61 1 группа контактов 16 A

    • Для установки на розетку или для прямого соединения через наконечник типа Faston
    • обмотки переменного и постоянного тока
    • Доступны в комплектации с: блокируемая кнопка проверки, механический индикатор и светодиодный индикатор
    • Усиленная изоляция между обмоткой и контактами согласно нормам EN 60335-1 (VDE 0700), с зазором 8 мм и путем утечки
    • Материал контактов - бескадмиевый



    Размеры (мм) 30.1x29x12.4 30.1x29x12.4
    Контактная группа (конфигурация) 1 перекидной контакт 1 НО контакт
    Номинальный ток/Максимальный пиковый ток (А) 8/15 16/25
    Номинальное напряжение на переключение (В) 250/440 250/440
    Максимальное напряжение на переключение (В) 400 400
    Номинальная нагрузка для AC1 (акт.нагр.) (ВА) 2500 2500
    Стандартный материал контакта AgNi AgNi
    Номинальное напряжение постоянного тока (В) 12-24-48-110-120-230-240 12-24-48-110-120-230-240
    Номинальное напряжение переменного тока(В) 12-24-48-110-120-230-240 12-24-48-110-120-230-240
    Изоляция в соответствии с EN 61810-5 4kV/3 4kV/3
    Изоляция между обмоткой и контактами (1.2/50мкс) (кВт) 6(10 mm) 6(10 mm)
    Диэлектрическая прочность между открытыми контактами (В) при 1000 1000
    Механическая долговечность в циклах -/10·106 -/10·106
    Электрическая долговечность при ном. нагрузке АС1 в циклах 100·103 100·103
    Диапазон температур (°C) -40 - +70 -40 - +70
    Сертификация: (в соответствии с типом) ГОСТ ГОСТ
    Вес еденицы (г) 15 15
    Количество в одной упаковке 50 50
    Розетки 97 серия 97 серия

    Описание: опции и варианты

    C: Опция 54
    светодиод (перем. ток)    		 C: Опция 74
    СИД (неполяризованный
    пост. тока)

    Блокируемая кнопка проверки и механический указатель срабатывания (0040)



    Кнопку проверки двойного назначения Finder можно использовать двумя способами:
    Способ 1 Пластиковый ключ (расположенный непосредственно над кнопкой проверки) остается на месте.
    В этом случае при нажатии кнопки проверки контакты срабатывают. При отпускании кнопки проверки контакты возвращаются в исходное положение.
    Способ 2 Пластиковый ключ отламывается (с помощью соответствующего инструмента). В этом случае (вдополнение к указанному выше) при нажатии и повороте кнопки проверки контакты замыкаются в рабочем положении и остаются в таком состоянии до поворота кнопки проверки обратно в исходное положение.
    В обоих случаях кнопку следует нажимать (поворачивать) быстро и четко.
